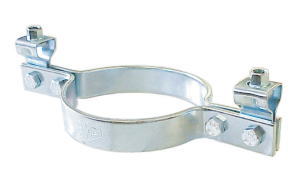

差込み形RJ管用支持金具
●(株)クボタケミックス製差込み形RJ管(JIS G 5525)用支持金具です。
●積水化学工業(株)製ラセンDVLP、DVLP管用にも使用できます。
●現場の状況により、各指定寸法・防振ゴム付(3mm・10mm)の製作も
お引受けいたします。
●電気亜鉛めっき仕上げ。
管種と設置状況により、パイプに緩衝材(防食テープ等)が必要な
場合がありますので、ご確認をお願いします。
品番コード A17188
■
差込み形RJ管用支持金具

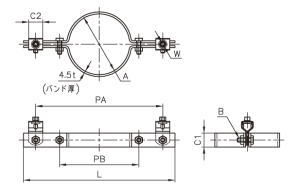

単位〔mm〕
サイズコード
サイズ
A
B
C1
C2
L
PA
PB
W
0015
80A
Φ 89.1
M8X30L
25
25
217
187
127
W3/8
0020
100A
Φ114.3
M8X30L
25
25
243
213
153
W3/8
※差込み形RJ管用支持金具は、
A10408床バンド
+
A10312吊用タンW3/8
を合わせたものです。
※ご要望に応じて全ねじボルト(指定された寸法)のご用意ができます。
■承認願図(PDF形式)
・A17188_差込み形RJ管用支持金具_80A、100A.pdf
