※寸法の詳細は、下記、承認願図（ＰＤＦ）にて
ご確認ください。 |
|
|
|
 |
承認願図（PDF形式）をご覧いただくには
アドビシステムズ社のAdobe Readerが
必要です。 |
|
|

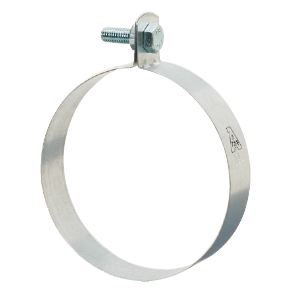

■スパイラルダクト管用の提灯式吊バンド。
●軽量専用のため、スパイラルダクト管以外の配管には使用しないで
ください。
●溶融亜鉛めっき鋼板製。 |
| 品番コード Ａ15518■亜鉛鋼板SP吊タン無し |
単位〔㎜〕 |
| サイズコード |
サイズ |
適合管外径 |
ｔ |
Ｃ |
締付ボルト
径×長さ |
Ｄ |
Ｆ |
入数
(個) |
0013
0028
0032
0047
0051 |
Φ 75
Φ100
Φ125
Φ150
Φ175 |
80
103
128
153
178 |
0.8
0.8
0.8
0.8
0.8 |
25
25
25
25
25 |
M8×25
M8×25
M8×30
M8×30
M8×30 |
26
26
26
26
26 |
6
6
6
6
6 |
|
0066
0090 |
Φ200
Φ195 |
203
195 |
0.8
0.8 |
25
25 |
M8×30
M8×30 |
26
26 |
6
6 |
|
 |
|
