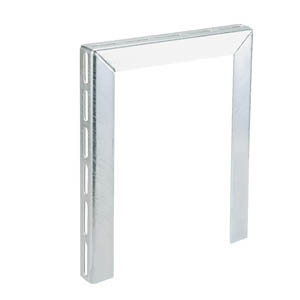

ハヤウマＭタイプ	大分類	：配管支持金具類
	中分類	：規格ブラケット類
	小分類	：ハヤウマ類

---

●鉄製どぶめっきとユニクロめっき付 ●ステンレス製もあります。 ※寸法の詳細は、下記、承認願図（ＰＤＦ）にてご確認ください。 ■承認願図（ＰＤＦ形式） ・A10662＿ハヤウマ Mタイプ＿M-3434〜M-3467　Model.pdf ・A12187＿ハヤウマN-Mタイプ＿M-3434〜M-3467 Model.pdf ・A12188＿ハヤウマNF-MタイプA12187＿M-3434〜M-3467 Model.pdf ・A12195＿ハヤウマW　Mタイプ＿M-3434〜M-3467 Model.pdf ・A12196＿ハヤウマW　N-Mタイプ＿M-3434〜M-3467 Model.pdf ・A12197＿ハヤウマW　NF-Mタイプ＿M-3434〜M-3467 Model.pdf 承認願図（PDF形式）をご覧いただくには アドビシステムズ社のAdobe Readerが 必要です。 ■ハヤウマＭ　片面穴 どぶめっき 単位〔�o〕 品番 コード 品名 サイズ コード 型番 Ａ Ｂ Ｌ型材料 （ｔ×ｃ） 穴数 （Ａ×Ｂ） A10662 ハヤウマ Ｍタイプ 0014 0029 0033 0048 Ｍ-3434 Ｍ-3445 Ｍ-3456 Ｍ-3467 180 240 300 360 240 300 360 420 3.2t×40 3.2t×40 3.2t×40 3.2t×40 3×4 4×5 5×6 6×7 ユニクロめっき 単位〔�o〕 品番 コード 品名 サイズ コード 型番 Ａ Ｂ Ｌ型材料 （ｔ×ｃ） 穴数 （Ａ×Ｂ） A12187 ハヤウマＮ Ｍタイプ 0015 0020 0034 0049 Ｍ-3434 Ｍ-3445 Ｍ-3456 Ｍ-3467 180 240 300 360 240 300 360 420 3.2t×40 3.2t×40 3.2t×40 3.2t×40 3×4 4×5 5×6 6×7 ユニクロめっき 単位〔�o〕 品番 コード 品名 サイズ コード 型番 Ａ Ｂ Ｌ型材料 （ｔ×ｃ） 穴数 （Ａ×Ｂ） A12188 ハヤウマＮＦ Ｍタイプ 0012 0027 0031 0046 Ｍ-3434 Ｍ-3445 Ｍ-3456 Ｍ-3467 180 240 300 360 240 300 360 420 3.2t×40 3.2t×40 3.2t×40 3.2t×40 3×4 4×5 5×6 6×7 ■ハヤウマＷ−Ｍ　両面穴 どぶめっき 単位〔�o〕 品番 コード 品名 サイズ コード 型番 Ａ Ｂ Ｌ型材料 （ｔ×ｃ） 穴数 （Ａ×Ｂ） A12195 ハヤウマＷ Ｍタイプ 0017 0021 0036 0055 Ｍ-3434 Ｍ-3445 Ｍ-3456 Ｍ-3467 180 240 300 360 240 300 360 420 3.2t×40 3.2t×40 3.2t×40 3.2t×40 3×4 4×5 5×6 6×7 ユニクロめっき 単位〔�o〕 品番 コード 品名 サイズ コード 型番 Ａ Ｂ Ｌ型材料 （ｔ×ｃ） 穴数 （Ａ×Ｂ） A12196 ハヤウマＷＮ Ｍタイプ 0014 0029 0033 0048 Ｍ-3434 Ｍ-3445 Ｍ-3456 Ｍ-3467 180 240 300 360 240 300 360 420 3.2t×40 3.2t×40 3.2t×40 3.2t×40 3×4 4×5 5×6 6×7 ユニクロめっき 単位〔�o〕 品番 コード 品名 サイズ コード 型番 Ａ Ｂ Ｌ型材料 （ｔ×ｃ） 穴数 （Ａ×Ｂ） A12197 ハヤウマＷＮＦ Ｍタイプ 0011 0026 0045 0050 Ｍ-3434 Ｍ-3445 Ｍ-3456 Ｍ-3467 180 240 300 360 240 300 360 420 3.2t×40 3.2t×40 3.2t×40 3.2t×40 3×4 4×5 5×6 6×7

---
