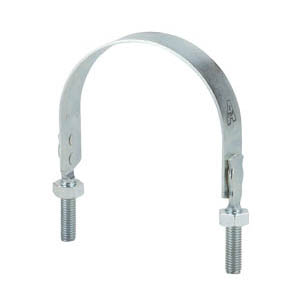

ＴＮＵバンド 大分類 ：配管支持金具類
中分類 ：Ｕ字金具類
小分類 ：Ｕボルト・Ｕバンド類
※寸法の詳細は、下記、承認願図（ＰＤＦ）にて
　ご確認ください。
■承認願図（ＰＤＦ形式）
A10609＿TNUバンド＿40A～100A.pdf
A10609＿TNUバンド＿125A、150A.pdf
承認願図（PDF形式）をご覧いただくには
アドビシステムズ社のAdobe Readerが
必要です。
■耐火二層管（ＦＤＰ）用のＵバンド。
●パイプメーカーにより管外径が異なる場合があります。ご注意ください。
●平板とボルトの結合部は、「40A～100Aはかしめ」「125A～150Aは溶接」
　　になります。
●電気亜鉛めっき仕上げ。
　
品番コード　Ａ10609　■ＴＮＵバンド 単位〔㎜〕
サイズ
コード		 サイズ 適合管外径 ねじ径 ｔ C P H S
0017
0021
0036
0055
0060		 　40
　50
　65
　75
100		 61・63・65
73・75・77
89・91・93
102・104・106
129・131・133		 M10
M10
M10
M10
M10		 2.0
2.0
2.0
2.0
2.0		 25
25
25
25
25		 　74
　86
102
116
142		 　96
107
123
136
163		 35
35
35
35
35
0074
0089
0125		 125
150
200		 155・158・161
182・185・188
236		 W1/2
W1/2
W1/2		 3.2
3.2
3.2		 32
32
32		 180
205
255		 197
220
279		 55
55
55

※TNFタイプは、A15375 TNFUバンドをご指示ください。
