※寸法の詳細は、下記、承認願図（ＰＤＦ）にて
ご確認ください。 |
|
|
|
 |
承認願図（PDF形式）をご覧いただくには
アドビシステムズ社のAdobe Readerが
必要です。 |
|
|
■ＶＰ管給水栓用エルボ支持具。
●ＡＢＳ樹脂製。
●亜鉛鋼板製もあります。（サドルバンド参照） |
| |

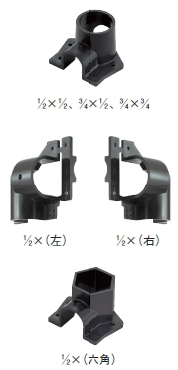

| 品番コード Ａ10529 ■樹脂エルボブラケット |
単位〔㎜〕 |
サイズ
コード
|
サイズ
（パイプ側×水栓側）
|
入口径（Ｂ）
|
出口径（Ａ）
|
入数（個）
|
0014
0029
0033
0048
0052 |
1/2×1/2
3/4×1/2
3/4×3/4
1/2×（右）
1/2×（左） |
24
33
33
24
24 |
34
34
42
34
34 |
12
12
12
12
12 |
| 0067 |
1/2×（六角） |
28 |
35 |
12 |
|
|
|
