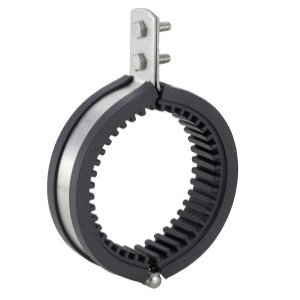

ステン防振CL立バンド10ｔゴム付

 大分類 ：配管支持金具類
中分類 ：立配管金具類
小分類 ：立バンド類
※寸法の詳細は、下記、承認願図（ＰＤＦ）にて
　ご確認ください。
■承認願図（ＰＤＦ形式）
A10362＿ステン防振CL立バンド10tゴム付＿はめこみ型ゴム-15A～150A　Model.pdf
承認願図（PDF形式）をご覧いただくには
アドビシステムズ社のAdobe Readerが
必要です。
■外面被覆鋼管用の防振補助立バンド。10㎜ゴム（CR)付。
●本製品のみでは振動伝達率を明確に軽減する効果はありません。
●SUS304製。
　
品番コード　Ａ10362■ステン防振ＣＬ立バンド10ｔゴム付 単位〔㎜〕
サイズ
コード		 径称
（A）		 呼び径
（B）		 適合管外径
 ｔ Ｃ 締付ボルト
径×長さ		 Ｄ Ｐ Ｆ 入数
(個)
0018
0022
0037
0041
0056		 　15Ａ
　20Ａ
　25Ａ
　32Ａ
　40Ａ		 1/2
3/4
１
１ 1/4
１ 1/2		 　25.7
　31.2
　37.6
　46.3
　52.2		 2.0
2.0
2.0
2.0
2.0		 25
25
25
25
25		 Ｍ 6×20
Ｍ 6×20
Ｍ 6×20
Ｍ 6×20
Ｍ 6×20		 45
45
45
45
45		 20
20
20
20
20		 6
6
6
6
6
0075
0080
0094
0107
0111		 　50Ａ
　65Ａ
　80Ａ
100Ａ
125Ａ		 ２
２ 1/2
３
４
５		 　64.1
　79.9
　92.7
118.3
143.8		 2.0
2.0
2.0
2.0
3.0		 25
25
25
25
32		 Ｍ 6×20
Ｍ 6×20
Ｍ 6×20
Ｍ 6×20
Ｍ10×35		 45
45
45
45
55		 20
20
20
20
27		 6
6
6
6
8
0126 150Ａ ６ 170.2 3.0 32 Ｍ10×35 55 27 8
大口径は、ゴムの形状が変わる場合もあります。
