防振ＣＬ吊ロック付１０ｔゴム 大分類 ：配管支持金具類
中分類 ：吊配管金具類
小分類 ：吊バンド類

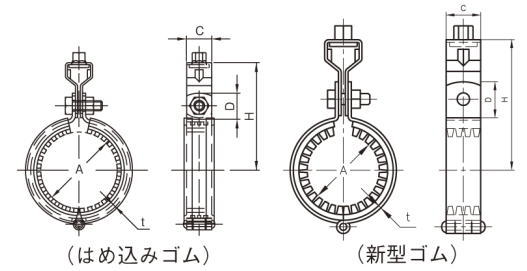

※寸法の詳細は、下記、承認願図（ＰＤＦ）にて
　ご確認ください。
■承認願図（ＰＤＦ形式）
・A10180＿防振CL吊ロック付10tゴム＿はめ込みゴム-15A～150A.pdf
・A10180＿防振CL吊ロック付10tゴム＿新型ゴム-15A～150.pdf
承認願図（PDF形式）をご覧いただくには
アドビシステムズ社のAdobe Readerが
必要です。
■外面被覆鋼管用の防振補助吊バンド。10mmゴム付。
●本製品のみでは振動伝達率を明確に軽減する効果はありません。
●電気亜鉛めっき仕上げ。
●はめ込みゴム：CR、新型ゴム：EPDM。
品番コード　Ａ10180■防振CL吊ロック付10ｔゴム
 単位〔㎜〕
サイズ
コード		 径称
(A)		 呼び径
(B)		 適合管外径 ｔ Ｃ 締付ボルト
径×長さ		 Ｄ Ｈ 吊ボルト径 入数
(個)
0015
0020
0034
0049
0053
0068		 　15A
　20A
　25A
　32A
　40A
　50A		 1/2
3/4
1
1 1/4
1 1/2
2		 　25.7
　31.2
　37.6
　46.3
　52.2
　64.1		 2.0
2.0
2.0
2.3
2.3
2.3		 25
25
25
25
25
25		 M 6×25
M 6×25
M 8×25
M 8×25
M 8×25
M 8×25		 26
26
26
26
26
26		 　84
　87
　90
　94
　97
103		 W3/8
W3/8
W3/8
W3/8
W3/8
W3/8
0072
0087
0091
0104
0119		 　65A
　80A
100A
125A
150A		 2 1/2
3
4
5
6		 　79.9
　92.7
118.3
143.8
170.2		 2.0
2.0
2.0
3.2
3.2		 25
25
25
32
32		 M10×30
M10×30
M10×30
M12×45
M12×45		 26
26
26
36
36		 111
118
130
156
170		 W3/8
W3/8
W3/8
W1/2
W1/2
大口径は、ゴムの形状が変わる場合もあります。
