※寸法の詳細は、下記、承認願図（ＰＤＦ）にて
ご確認ください。 |
|
|
|
 |
承認願図（PDF形式）をご覧いただくには
アドビシステムズ社のAdobe Readerが
必要です。 |
|
|
■作業効率・安全性のあるSGP管用の組式吊バンド。
●A10142 組式吊タン付に比べて飛躍的に作業効率が向上しました。
●配管作業前のナットの取り外しが必要ありません。
●機能を１ヶ所に集中させたので、施工はボルトを締めるだけでOK。
●ボルト・ナットの落下の危険性がありません。
|
| |

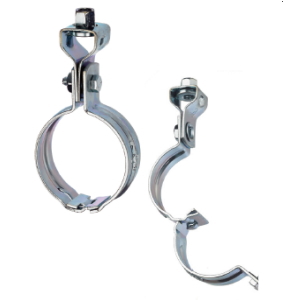

品番コード Ａ27722 ■組式ハヤツリ
|
単位〔㎜〕 |
サイズ
コード |
径 称
(A)
|
呼び径
(B) |
適合管外径 |
ｔ |
Ｃ |
締付ボルト
径×長さ |
Ｄ |
吊ボルト径 |
入数
（個） |
0010
0024
0039
0043
0058 |
15A
20A
25A
32A
40A |
1/2
3/4
1
1 1/4
1 1/2 |
Φ21.7
Φ27.2
Φ34.0
Φ42.7
Φ48.6 |
1.2
1.2
1.2
2.0
2.0 |
25
25
25
25
25 |
M 6×20L
M 6×20L
M 6×20L
M 6×20L
M 6×20L |
27
27
27
27
27 |
W3/8
W3/8
W3/8
W3/8
W3/8 |
180
160
160
120
120 |
0062
0077
0081
0109 |
50A
65A
80A
100A |
2
2 2/1
3
4 |
Φ60.5
Φ76.3
Φ89.1
Φ114.3 |
2.0
2.6
2.6
2.6 |
25
32
32
32 |
M 6×20L
M 8×25L
M 8×25L
M 8×25L |
27
32
32
32 |
W3/8
W3/8
W3/8
W3/8 |
80
40
30
20 |
|
|
