管と管接続用   SUS304製   大分類 :配管支持金具類
中分類 :排水用ジョイント類
小分類 :ホースバンド

品番コードA20415 ハイスイステンAジョイント 単位〔o〕

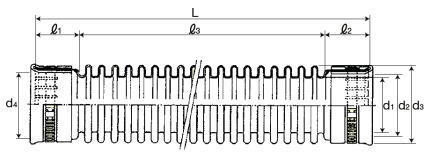

サイズコード 品番 適用パイプ d1 d2 d3 d4 l1 l2 l3 L
0089 KS-520P 50φ 50 60 70 60 40 40 120 200
0093 KS-525P 50 60 70 60 40 40 170 250
0106 KS-530P 50 60 70 60 40 40 220 300
0125 KS-725P 75φ 80 90 100 90 50 50 174 274
0130 KS-735P 80 90 100 90 50 50 265 365
※板厚:0.3mm

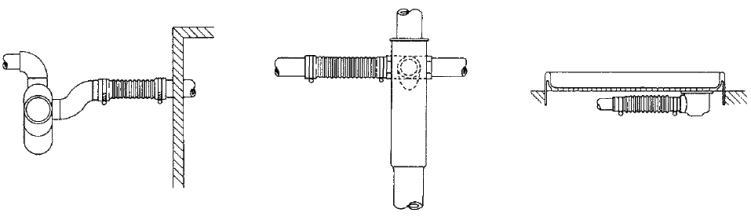

●取付けのポイント(ゴムリング装着確認)
※排水管は適正な勾配をとり固定。
1、 接着剤をハイスイステンAジョイント内面に塗布。
2、 排水管をハイスイステンAジョイント排水管つきあて部(のみ込み40mm)まで差し込みステンレスバンドで固定。
※接着剤はクロロプレン系のものをご使用ください。
