AC Uボルト 大分類 ：配管支持金具類
中分類 ：Ｕ字金具類
小分類 ：Ｕボルト・Ｕバンド類
■承認願図（ＰＤＦ形式）
・A18837＿AC Uボルト.pdf
承認願図（PDF形式）をご覧いただくには
アドビシステムズ社のAdobe Readerが
必要です。

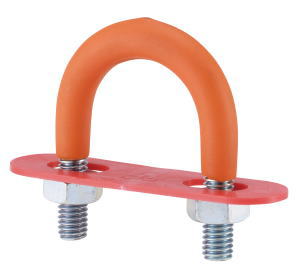

■電気絶縁用のUボルト
●管の表面を支持金具の接触により発生する細かな傷から守ります。
●電気亜鉛めっき仕上げ。
※ステンレス製（ＳＵＳ304）は受注製作品です。
品番コード　Ａ18837■ACUボルト

モルコ管（SU）
サイズコード サイズ 適合管外径 ねじ径 P H S C L ｔ
0019
0023
0038
0042
0057		 SU-13
SU-20
SU-25
SU-30
SU-40		 15.88
22.22
28.58
34
42.7		 W3/8
W3/8
W3/8
W3/8
W3/8		 　28
　38
　44
　50
　59		 　34
　32
　35
　40
　48		 　28
　25
　25
　25
　30		 　25
　25
　25
　25
　25		 　80
　80
　86
　92
　101		 　2
　2
　2
　2
　2
0061
0076
0095
0108
0112		 SU-50
SU-60
SU-75
SU-80
SU-100		 48.6
60.5
76.3
89.1
114.3		 W3/8
W3/8
W3/8
W3/8
W3/8		 　65
　77
　93
　105
　130		 　51
　57
　70
　77
　90		 　30
　30
　35
　35
　35		 　25
　25
　25
　25
　25		 　107
　119
　135
　148
　173		 　2
　2
　2
　2
　2

鋼管（SGP）
サイズコード サイズ 適合管外径 ねじ径 P H S C L ｔ
0127
0131
0146
0165
0170		 SG-15
SG-20
SG-25
SG-32
SG-40		 21.7
27.2
34
42.7
48.6		 W3/8
W3/8
W3/8
W3/8
W3/8		 　38
　44
　50
　59
　65		 　32
　35
　40
　48
　51		 　25
　25
　25
　30
　30		 　25
　25
　25
　25
　25		 　80
　86
　92
　101
　107		 　2
　2
　2
　2
　2
0184
0199
0201
0216		 SG-50
SG-65
SG-80
SG-100		 60.5
76.3
89.1
114.3		 W3/8
W3/8
W3/8
W3/8		 　77
　93
　105
　130		 　57
　70
　77
　90		 　30
　35
　35
　35		 　25
　25
　25
　25		 　119
　135
　148
173		 　2
　2
　2
　2

銅管（CU）受注製作品
サイズコード サイズ 適合管外径 ねじ径 P H S C L ｔ
0235
0240
0254
0269
0273		 CU-15
CU-19
CU-20
CU-25
CU-32		 15.88
19.05
22.22
28.58
34.92		 W1/4
W1/4
W1/4
W1/4
W1/4		 　25
　29
　32
　38
　44		 　23
　25
　31
　34
　37		 　20
　20
　25
　25
　25		 　15
　15
　15
　15
　15		 　50
　50
　56
　63
　69		 　2
　2
　2
　2
　2
0288
0292
0305
0310
0324		 CU-40
CU-50
CU-65
CU-80
CU-100		 41.28
53.98
66.68
79.38
104.78		 W1/4
W1/4
W1/4
W1/4
W1/4		 　51
　63
　78
　89
　114		 　40
　46
　59
　64
　77		 　25
　25
　30
　30
　30		 　15
　15
　15
　15
　15		 　75
　88
　101
　113
　139		 　2
　2
　2
　2
　2
