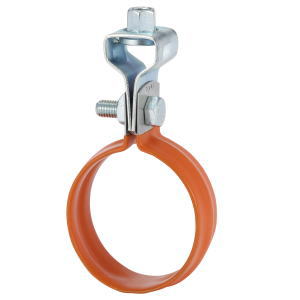

■電気絶縁用の提灯式吊バンド
●管の表面を支持金具の接触により発生する細かな傷から守ります。
●本体ＳＵＳ430製。（吊用タン、ボルトナットは除く。）
※ステンレス製（ＳＵＳ304）吊用タン、ボルトナット付は受注製作品です。
|
| 品番コード Ａ18723■AC吊タン付 |
|
モルコ管（SU）
| サイズコード |
サイズ |
適合管外径 |
板厚（ｔ） |
板幅（ｃ） |
吊ボルト径 |
0018
0022
0037
0041
0056 |
SU-13
SU-20
SU-25
SU-30
SU-40 |
15.88
22.22
28.58
34.0
42.7 |
0.6
0.6
0.6
0.6
0.8 |
25
25
25
25
25 |
W3/8
W3/8
W3/8
W3/8
W3/8 |
0075
0080
0094
0107
0111 |
SU-50
SU-60
SU-75
SU-80
SU-100 |
48.6
60.5
76.3
89.1
114.3 |
0.8
0.8
1.0
1.0
1.0 |
25
25
32
32
32 |
W3/8
W3/8
W3/8
W3/8
W3/8 |
|
鋼管（SGP）
| サイズコード |
サイズ |
適合管外径 |
板厚（ｔ） |
板幅（ｃ） |
吊ボルト径 |
0126
0145
0150
0164
0179 |
SG-15
SG-20
SG-25
SG-32
SG-40 |
21.7
27.2
34.0
42.7
48.6 |
0.6
0.6
0.6
0.8
0.8 |
25
25
25
25
25 |
W3/8
W3/8
W3/8
W3/8
W3/8 |
0183
0198
0215
0220 |
SG-50
SG-65
SG-80
SG-100 |
60.5
76.3
89.1
114.3 |
0.8
1.0
1.0
1.0 |
25
32
32
32 |
W3/8
W3/8
W3/8
W3/8 |
|
銅管（CU）受注製作品
| サイズコード |
サイズ |
適合管外径 |
板厚（ｔ） |
板幅（ｃ） |
吊ボルト径 |
0234
-
0249
0253
0268 |
CU-15
CU-19
CU-20
CU-25
CU-32 |
15.88
19.05
22.22
28.58
34.92 |
0.6
0.6
0.6
0.6
0.6 |
25
25
25
25
25 |
W3/8
W3/8
W3/8
W3/8
W3/8 |
0272
0287
0291
0304
0319 |
CU-40
CU-50
CU-65
CU-80
CU-100 |
41.28
53.98
66.68
79.38
104.78 |
0.6
0.6
0.8
0.8
0.8 |
25
25
25
25
25 |
W3/8
W3/8
W3/8
W3/8
W3/8 |
|
