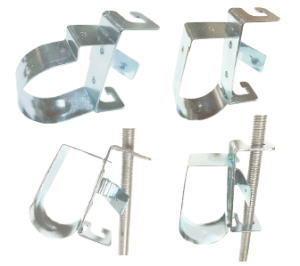

サットバンド	大分類	：配管支持金具類
	中分類	：吊配管金具類
	小分類	：吊バンド類

---

※寸法の詳細は、下記、承認願図（ＰＤＦ）にて 　ご確認ください。 ■承認願図（ＰＤＦ形式） 承認願図（PDF形式）をご覧いただくには アドビシステムズ社のAdobe Readerが 必要です。 ■冷媒配管用の吊金具。 ●ナット・ビスを使用しない為、工具を使わずワンタッチで取り付け取り外しができます。 ●配管・配線をはずすことなく、そのままの状態でワンタッチで高低調整を行うことができます。 ●ユニクロめっき仕上げ。 品番コード　　Ａ16089■サットバンド 単位〔�o〕 サイズ コード 型番 用途 適合サイズ（目安サイズ） a b c 入数(個) 0070 0084 0099 0101 0116 SB-20 SB-25 SB-30 SB-40 SB-50 シングル（塩ビ管・銅管）共用 シングル（塩ビ管・銅管）共用 シングル（塩ビ管・銅管）共用 シングル（塩ビ管・銅管）共用 シングル（塩ビ管・銅管）共用 VP20＋保10t･φ25.4＋保10t VP25＋保10t･φ31.75＋保10t VP30＋保10t･φ38.1＋保10t VP40＋保10t･φ44.5＋保10t VP50＋保10t･φ38.1＋保20t ― ― ― ― ― ― ― ― ― ― 46 52 58 68 80 150 100 100 100 50(ストッパー付） 0012 0027 0031 0046 0065 SB-46 SB-51 SB-611 SB-614 SB-62 ペア被覆銅管固定用 ペア被覆銅管固定用 ペア被覆銅管固定用 ペア被覆銅管固定用 ペア被覆銅管固定用 9.52×15.88･12.70×19.05 15.88×25.40 19.05×25.40 19.05×38.10･22.22×25.40 19.05×50.80 30 35 38 40 40 38 48 52 60 74 ― ― ― ― ― 150 100 100 100（ストッパー付) 50(ストッパー付） 0135 0140 0154 SB-2024 SB-2036 STP ペア被覆銅管固定用 20�o被覆 ペア被覆銅管固定用 20�o被覆 外れ止め用 6.35×9.52＋保20t 9.52×19.05＋保20t 全品番 48 51 ― 54 61 ― ― ― ― 50(ストッパー付） 50(ストッパー付） 50 ※保 ： 保温厚

---
