スリーブキャッチャー
大分類
：配管支持金具類
中分類
：スリーブ関連
小分類
：スリーブ関連
スタンダードタイプ（布基礎用）
45度傾斜タイプ（ベタ基礎用）
■

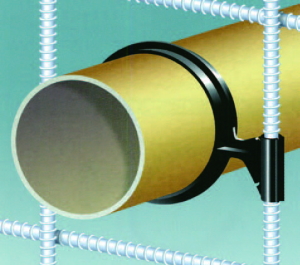

コンクリートのかぶり厚を一定に確保できる取付材。
●スリーブ管、ボイド管を鉄筋に差し込むだけの簡単施工です。
●施工の手間と施工時間を大幅に軽減できます。
●材質：リサイクルＰＰ。
品番コード Ａ16032
■
スリーブキャッチャー
サイズ
コード
型番
標準適合
スリーブ
対応鉄筋
入数(個)
0010
0024
0039
0058
0043
スタンダードタイプ50Φ
スタンダードタイプ100Φ
45度傾斜タイプ100Φ
異形鉄筋Ｄ１３用50Φ
異形鉄筋Ｄ１３用100Φ
50Φ
※1
100Φ
※2
100Φ
※2
50Φ
100Φ
異形鉄筋D10
異形鉄筋D10
異形鉄筋D10/D13
※3
異形鉄筋 D13
異形鉄筋 D13
500
500
500
500
500
※1. 40Φ〜75Φまで針金で結束することで使用可能。
※2. 75Φ〜125Φまで針金で結束することで使用可能。
※3. 針金補強により異形鉄筋D10/D13兼用で使用できます。
※75Φのボイド管（紙管）にはスリーブキャッチャー50Φを、75Φの塩ビ管（ＶＰ・ＶＵ）には
スリーブキャッチャー100Φをお勧めします。
