洋風壁排水便器
フランジ用		 軟質塩ビ系樹脂製 大分類 ：配管支持金具類
中分類 ：排水用ジョイント類
小分類 ：ホースバンド
ＳＷＦ－０８ＷＴ   　　　　ＳＷＦ－０８ＷＩ
　（ＴＯＴＯ用）   　　　　　　　（ＩＮＡＸ用）
 ※陶器メーカー付属のフランジ・
ガスケットをご使用ください


品番コード　Ａ14043 ■ハイスイAジョイント 単位〔㎜〕

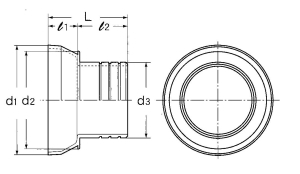

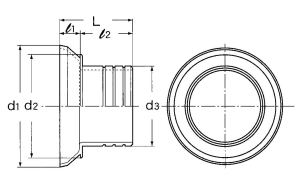

サイズコード 品番 適用パイプ ｄ１ ｄ2 ｄ3 l1 l2 L
0137 SWF-08WT 75A(77φ） 114 101 79 31 52 83
0279 SWF-08WI 121 102 79 21 52 73
ＴＯＴＯ品番（SWF-08WT用） TW450W　他
ＩＮＡＸ品番（SWF-08WI用） CF-23AW・CF-25AW　他

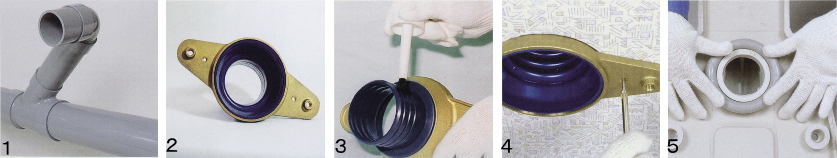

取付けのポイント
１、排水管75VPを、壁面より内側に配管してください。（ＴＯＴＯ製品：18mm）
（ＩＮＡＸ製品：CF-23AW-16mm・CF-25AW-11mm）
２、ハイスイＡジョイントを、陶器メーカー付属のフランジにストッパー部が
きっちりフィットするようにセットしてください。
３、塩ビ用接着剤を、排水管内面及びハイスイＡジョイントの差込部分に塗布
してください。
４、位置を確認の上、ハイスイＡジョイントつきあて部まで排水管に差し込み、
木ネジで固定してください。
５、Ｐシールガスケットを、陶器排水口の外側にはめ込み、ボルトで固定してください。

※塩ビ管と接合する場合は、塩ビ用接着剤を使用してください。
※鋼管、陶器等と接合する場合は、クロロプレン系接着剤を用いてください。　
接合部に接着剤を塗り、乾く前に接合してください。
