掃除流し用　　　軟質塩ビ系樹脂製 大分類 ：配管支持金具類
中分類 ：排水用ジョイント類
小分類 ：ホースバンド
SSK-65

※陶器メーカー付属のフランジ・ガスケットをご使用ください
品番コード　Ａ14043 ■ハイスイAジョイント 単位〔㎜〕
サイズコード

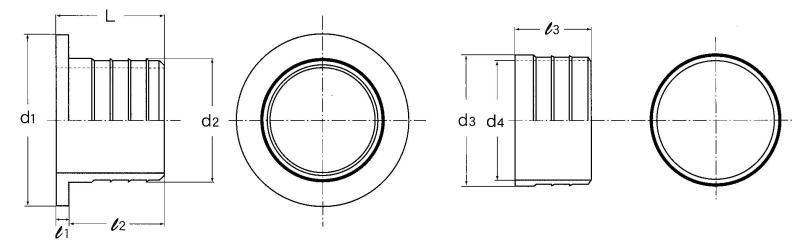

 品番 適用パイプ ｄ１ ｄ2 ｄ3 ｄ4 l1 l2 l3 L
　0122 ＳＳＫ-65 ＶＰ 　65A（67φ） 96 69 - - 7 53 　-　 60
ＶU 　65A（71φ）
アダプター使用		 73 67 42 200
ＴＯＴＯ品番 ＳＫ22Ａ・ＳＫ322　他
ＩＮＡＸ品番 Ｓ-200・Ｓ-202Ａ　他

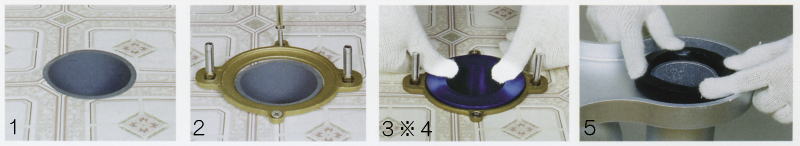

●取付けのポイント
1． 排水管を、床面、壁面でカットしてください。
2． 陶器メーカー付属のフランジを、床・壁に固定してください。
3． 塩ビ用接着剤を、排水管内面及びハイスイAジョイント差し込み部分に、塗布してください。
※ VU管使用の場合は、そのまま、VP管使用の場合は、アダプターをはずして差し込んでください。
（VU管の場合には、本体及びアダプターに、塩ビ用接着剤を塗布してください。）
4． ハイスイAジョイントを、排水管つきあて部まで差し込んでください。
5． Pシールガスケットを、鋳物製トラップ排水口の外側にはめ込み、Tボルト用ナットで固定してください。
※塩ビ管と接合する場合は、塩ビ用接着剤を使用してください。
※鋼管、陶器等と接合する場合は、クロロプレン系接着剤を用いてください。　接合部に接着剤を塗り、
乾く前に接合してください。
