スピーディー 大分類 ：配管支持金具類
中分類 ：吊配管金具類
小分類 ：吊バンド類

※寸法の詳細は、下記、承認願図（ＰＤＦ）にて
　ご確認ください。
■承認願図（ＰＤＦ形式）
承認願図（PDF形式）をご覧いただくには
アドビシステムズ社のAdobe Readerが
必要です。
　
■冷媒配管用の吊金具。
●セーフティークリップと全ねじ棒の固定用のバネとが一体となり、安全性及び作
　業性が良い製品です。
●バンド取付と同時に、セーフティークリップにより自動的（反発力）にロックします。
バネ方式でワンタッチ固定。 バネ方式でワンタッチ固定。
回転体をネジ方式で固定。 バネ方式でワンタッチ固定。
●Ｗ3/8全ねじ棒だけでなく、8,9mmの丸棒にも取付固定できますが、最大荷重は
12kgまで。
●エポポリ樹脂粉体塗装。

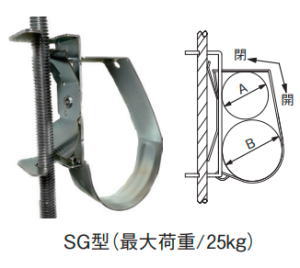

品番コード　　Ａ12408■スピーディー SG型・NPF型・SPF型 単位〔㎜〕
サイズ
コード		 型番 サイズ
コード		 型番 サイズ
コード		 型番 適合
サイズ		 目安サイズ：A×B×（C) 入数
保温材厚 銅管サイズ
0624 SG-00A ― ― ― ― Φ26×Φ29 10×10 Φ6.35×Φ9.52 100
0018 SG-46A ― ― ― ― Φ29×Φ35

Φ32×Φ40		 10×10 Φ6.35×Φ12.70、Φ6.35×Φ15.88、
Φ9.52×Φ15.88		 150
Φ9.52×Φ19.05、Φ12.70×Φ19.05、
Φ15.88×Φ19.05
0022 SG-51A ― ― ― ― Φ35×Φ45

Φ35×Φ50		 10×10 Φ12.70×Φ22.22、Φ15.88×Φ25.40、
Φ15.88×Φ28.58		 100
10×20 Φ6.35×Φ9.52
0234 SG-95A 0431 NPF-95A 0540 SPF-95A Φ35×Φ60 10×10 Φ19.05×Φ25.40、Φ19.05×Φ28.58、
Φ22.22×Φ28.58		 50
10×20 Φ6.35×Φ12.70、Φ6.35×Φ15.88、
Φ9.52×Φ15.88、Φ9.52×Φ19.05、
Φ12.70×Φ19.05、Φ15.88×Φ19.05
0220 SG-3470A 0446 NPF-3470A 0554 SPF-3470A Φ35×Φ70 10×10 Φ15.88×Φ50.80、Φ22.22×Φ31.75、
Φ22.22×Φ38.10		 50
10×20 Φ12.70×Φ22.22、Φ15.88×Φ25.40
0249 SG-115A 0465 NPF-115A 0569 SPF-115A Φ45×Φ75 SG
NPF
SPF		 10×20 Φ19.05×Φ25.40、Φ19.05×Φ28.5、
Φ22.22×Φ28.58、Φ22.22×Φ31.75、
Φ25.40×Φ31.75、Φ25.40×Φ34.92		 50
NPF
SPF		 10×10 Φ28.58×Φ34.92、Φ28.58×Φ38.10
Φ45.4×Φ48.6×Φ35.9 NPF
SPF		 10×10×10 Φ25.40×Φ28.58×Φ15.88
― ― 0470 NPF-130A 0573 SPF-130A Φ50×Φ80 10×20 Φ22.22×Φ38.10 30
Φ48.6×Φ51.8×Φ39.1 10×10×10 Φ28.58×Φ31.75×Φ19.05
― ― 0484 NPF-140A 0588 SPF-140A Φ50×Φ90 10×20 Φ25.40×Φ44.45、Φ28.58×Φ38.10 30
Φ45.4×Φ48.6×Φ59.1 10×10×20 Φ25.40×Φ28.58×Φ19.05
― ― 0499 NPF-165A 0592 SPF-165A Φ65×Φ100 10×20 Φ28.58×Φ44.45 30
Φ65.4×Φ68.6×Φ35.9 20×20×10 Φ25.40×Φ28.58×Φ15.88
― ― 0501 ※NPF-210A 0605 ※SPF-210A Φ68.6×Φ71.8×Φ39.1 20×20×10 Φ28.58×Φ31.75×Φ19.05 15
― ― 0516 ※NPF-230A 0610 ※SPF-230A Φ71.8×Φ78.1×Φ39.1 20×20×10 Φ31.75×Φ38.10×Φ19.05 15
※NPF-210A、NPF-230A、SPF-210A、SPF-230Aは受注生産になります。
品番コード　Ａ12408　■スピーディー　SGシングル型 単位〔㎜〕
サイズ
コード		 型番 適合
サイズ		 VP管 VP管+
保温材厚10mm		 空調用AC管 目安サイズ：A 入数
 保温材厚 銅管サイズ
0376 SG-5A Φ26 VP20 ― ― 10 Φ6.35 100
0395 SG-10A Φ32 VP25 ― 20P 10 Φ12.70 100
0408 SG-15A Φ38 VP30 VP13 25P 10 Φ19.05 100
0037 SG-20A Φ46 ― VP20 ― 10
20		 Φ25.40
Φ6.35		 150
0412 SG-23A Φ48 VP40 ― 30P 10
20		 Φ28.58
Φ9.52		 100
0041 SG-25A Φ52 ― VP25 ― 10
20		 Φ31.75
Φ12.70		 100
0056 SG-30A Φ58 ― VP30
10 Φ38.10 100
0427 SG-35A Φ60 VP50 ― 40P 20 Φ19.05 100
0075 SG-40A Φ68 ― VP40 ― 20 Φ28.58 100
0080 SG-50A Φ80 ― VP50 ― 20 Φ41.28 50
0111 SG-65A Φ100 ― VP65 ― ― ― 50
