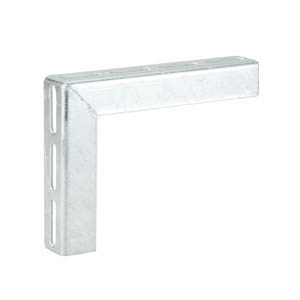

ハヤウマＬタイプ	大分類	：配管支持金具類
	中分類	：規格ブラケット類
	小分類	：ハヤウマ類

---

●鉄製どぶめっきとユニクロめっき付 ●ステンレス製もあります。 ※寸法の詳細は、下記、承認願図（ＰＤＦ）にてご確認ください。 ■承認願図（ＰＤＦ形式） ・A10661＿ハヤウマLタイプ＿L-3443、L-3464　Model.pdf ・A10661＿ハヤウマLタイプ＿L3404〜L3410　Model.pdf ・A12184＿ハヤウマN　Lタイプ＿L-3443、L-3464　Model.pdf ・A12184＿ハヤウマN　Lタイプ＿L-3404〜L-3410　Model.pdf ・A12189＿ハヤウマNF-Lタイプ＿ユニクロ＿L-3404〜L3410　Model.pdf ・A12192＿ハヤウマW　Lタイプ＿L-3443、L-3464 Model.pdf ・A12192＿ハヤウマW　Lタイプ＿L-3404〜L-3410 Model.pdf ・A12193＿ハヤウマW　N-Lタイプ＿L-3443、L-3464 Model.pdf ・A12193＿ハヤウマW　N-Lタイプ＿L-3404〜L-3410 Model.pdf ・A12194＿ハヤウマW　NF-Lタイプ＿L-3404〜L-3410 Model.pdf 承認願図（PDF形式）をご覧いただくには アドビシステムズ社のAdobe Readerが 必要です。 ■ハヤウマＬ　片面穴 どぶめっき 単位〔�o〕 品番 コード 品名 サイズ コード 型番 Ａ Ｂ Ｌ型材料 （ｔ×ｃ） 穴数 （Ａ×Ｂ） A10661 ハヤウマ Ｌタイプ 0060 0074 0017 0021 0036 0055 Ｌ-3443 Ｌ-3464 Ｌ-3404 Ｌ-3406 Ｌ-3408 Ｌ-3410 150 210 240 360 480 600 120 150 180 240 360 480 3.2t×40 3.2t×40 3.2t×40 3.2t×40 3.2t×40 3.2t×40 4×3 6×4 4×3 6×4 8×6 10×8 ユニクロめっき 単位〔�o〕 品番 コード 品名 サイズ コード 型番 Ａ Ｂ Ｌ型材料 （ｔ×ｃ） 穴数 （Ａ×Ｂ） A12184 ハヤウマＮ Ｌタイプ 0051 0066 0013 0028 0032 0047 Ｌ-3443 Ｌ-3464 Ｌ-3404 Ｌ-3406 Ｌ-3408 Ｌ-3410 150 210 240 360 480 600 120 150 180 240 360 480 3.2t×40 3.2t×40 3.2t×40 3.2t×40 3.2t×40 3.2t×40 4×3 6×4 4×3 6×4 8×6 10×8 ユニクロめっき 単位〔�o〕 品番 コード 品名 サイズ コード 型番 Ａ Ｂ Ｌ型材料 （ｔ×ｃ） 穴数 （Ａ×Ｂ） A12186 ハヤウマＮＦ Ｌタイプ 0018 0022 0037 0041 Ｌ-3404 Ｌ-3406 Ｌ-3408 Ｌ-3410 240 360 480 600 180 240 360 480 3.2t×40 3.2t×40 3.2t×40 3.2t×40 4×3 6×4 8×6 10×8 ■ハヤウマＷ−Ｌ　両面穴 どぶめっき 単位〔�o〕 品番 コード 品名 サイズ コード 型番 Ａ Ｂ Ｌ型材料 （ｔ×ｃ） 穴数 （Ａ×Ｂ） A12192 ハヤウマＷ Ｌタイプ 0053 0068 0015 0020 0034 0049 Ｌ-3443 Ｌ-3464 Ｌ-3404 Ｌ-3406 Ｌ-3408 Ｌ-3410 150 210 240 360 480 600 120 150 180 240 360 480 3.2t×40 3.2t×40 3.2t×40 3.2t×40 3.2t×40 3.2t×40 4×3 6×4 4×3 6×4 8×6 10×8 ユニクロめっき 単位〔�o〕 品番 コード 品名 サイズ コード 型番 Ａ Ｂ Ｌ型材料 （ｔ×ｃ） 穴数 （Ａ×Ｂ） A12193 ハヤウマＷＮ Ｌタイプ 0065 0070 0012 0027 0031 0046 Ｌ-3443 Ｌ-3464 Ｌ-3404 Ｌ-3406 Ｌ-3408 Ｌ-3410 150 210 240 360 480 600 120 150 180 240 360 480 3.2t×40 3.2t×40 3.2t×40 3.2t×40 3.2t×40 3.2t×40 4×3 6×4 4×3 6×4 8×6 10×8 ユニクロめっき 単位〔�o〕 品番 コード 品名 サイズ コード 型番 Ａ Ｂ Ｌ型材料 （ｔ×ｃ） 穴数 （Ａ×Ｂ） A12194 ハヤウマＷＮＦ Ｌタイプ 0010 0024 0039 0043 Ｌ-3404 Ｌ-3406 Ｌ-3408 Ｌ-3410 240 360 480 600 180 240 360 480 3.2t×40 3.2t×40 3.2t×40 3.2t×40 4×3 6×4 8×6 10×8

---
