ステンフロアーバンド	大分類	：配管支持金具類
	中分類	：フロアーバンド類
	小分類	：フロアーバンド類

---

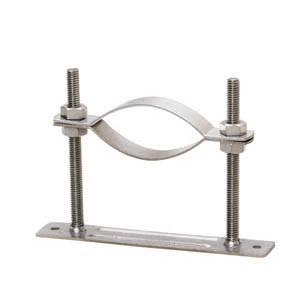

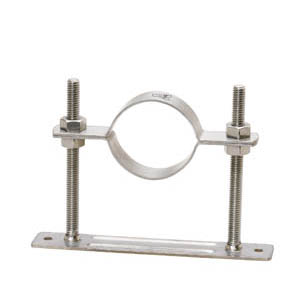

Ａ10579　■ステンフロアーフリーサイズ ※寸法の詳細は、下記、承認願図（ＰＤＦ）にて 　ご確認ください。 ■承認願図（ＰＤＦ形式） ・A10578＿ステンフロアーバンド＿S-15A〜S-100A.pdf ・A10579＿ステンフロアーフリーサイズ.pdf 承認願図（PDF形式）をご覧いただくには アドビシステムズ社のAdobe Readerが 必要です。 　 コード�ａ@Ａ10578　■ステンフロアーバンド 単位〔�o〕 径称 （Ａ） 適合管 外径 サイズ コード １２０Ｈ サイズ コード １５０Ｈ スライド範囲 スライド範囲 S-15 S-20 S-25 21.7 27.2 34.0 0019 0038 0057 20〜110 20〜110 25〜110 0023 0042 0061 20〜140 20〜140 25〜140 S-32 S-40 S-50 42.7 48.6 60.5 0076 0108 0127 30〜110 33〜110 39〜110 0095 0112 0131 30〜140 33〜140 39〜140 S-65 S-80 76.3 89.0 0146 0170 47〜110 53〜110 0165 0184 47〜140 53〜140 S-100 114.3 0199 62〜110 0201 62〜140 コード�ａ@Ａ10579　■ステンフロアーフリーサイズ 径称 （Ａ） サイズ コード Ｈ S-15 S-20 0016 0035 120 150

---
