サ
イ
ズ
|
A10530 |
A20395 |
A16917 |
型番 |

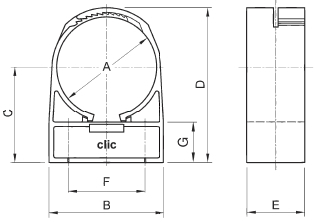

適合管外径 A |
B |
C |
D |
E |
F |
G |
取付 穴径 |
荷重強度 N(kgf)
垂直方向 |
荷重強度
N(kgf)
水平方向 |
梱包数 |

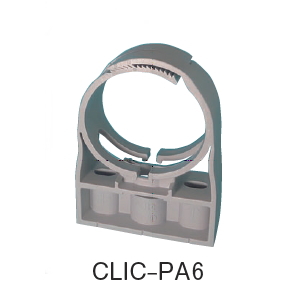

CLIC-
PA6 |
CLIC
標準 |
CLIC−
TOP |
CLIC−
ECO |
標準・TOP (個/箱) |
ECO (個/袋) |
サイズコード |
小
口
径
|
-
- -
-
- |
0299 0301 0316 0284 0335 |
0027
0031
0046
0065
0070
|
- 0012 0027 0031 0046 |
CLIC- 8
CLIC- 10
CLIC- 12
CLIC- 15
CLIC- 17 |
7.8〜 9.5
9.5〜 11.8
11.8〜 14.3
14.3〜 16.8
16.8〜 19.5 |
17.1
17.1
20.2
20.6
22.5 |
17.5
16.6
18.4
20.0
22.0 |
26.4 26.2
29.9
32.0
35.4 |
17.1
17.1
17.2
17.1
19.5 |
|
7.5
7.5
7.5
7.5
7.8 |
Φ 4.5
Φ 4.5
Φ 4.5
Φ 4.5
Φ 4.5 |
170( 17)
185( 19)
200( 20)
220( 22)
235( 24) |
170( 17)
185( 19)
200( 20)
220( 22)
235( 24) |
100
100
100
100
100 |
200
200
200
200 |
-
- -
-
- |
0340 0354 0369 0373 0388 |
0084
0099
0101
0116
0135 |
0065 0070 0084 0099 0101 |
CLIC- 20
CLIC- 22
CLIC- 25
CLIC- 28
CLIC- 32 |
19.5〜 21.8
21.8〜 24.8
24.8〜 27.8
27.8〜 31.2
31.2〜 35.5 |
24.8
27.8
30.4
33.4
38.0 |
23.7
25.5
26.8
28.8
32.2 |
39.4
42.0
45.1
48.9
54.4 |
20.0
20.0
20.0
20.2
21.0 |
|
7.8
7.8
8.8
8.8
9.0 |
Φ 4.5
Φ 4.5
Φ 4.5
Φ 4.5
Φ 4.5 |
250( 25)
270( 27)
300( 30)
320( 33)
370( 38) |
250( 25)
270( 27)
300( 30)
320( 33)
370( 38) |
100
100
50
50
50 |
200
200
100
100
100 |
-
-
-
- - |
0392 0405 0410 0424 0439 |
0140
0154
0169
0173
0188 |
0116 0135
-
-
- |
CLIC- 36
CLIC- 40
CLIC- 47
CLIC- 51
CLIC- 59 |
35.5〜 39.5
39.5〜 43.5
46.5〜 50.5
50.5〜 55.5
58.5〜 64.0 |
41.8
46.2
53.5
58.6
66.3 |
34.3
36.3
40.6
44.3
48.6 |
59.4
64.2
72.8
78.7
88.2 |
21.0
21.0
22.0
23.0
23.2 |
|
9.1
9.4
9.8
10.2
10.7 |
Φ 4.5
Φ 4.5
Φ 4.5
Φ 4.5
Φ 4.5 |
400( 41)
440( 45)
470( 48)
500( 51)
540( 55) |
400( 41)
440( 45)
470( 48)
500( 51)
540( 55) |
50
25
25
25
20 |
100
50 |
大
口
径
|
-
-
0462
0477
0481
|
- - - - - |
0328
0332
0347
0351
0366 |
-
-
-
-
- |
CLIC- 63
CLIC- 71
CLIC- 80
CLIC- 90
CLIC-101 |
63.0〜 71.0
71.0〜 80.0
80.0〜 90.0
90.0〜101.0
101.0〜113.0 |
78.0
87.0
98.0
110.0
124.0 |
72.0
77.0
83.0
89.0
96.0 |
115.0
124.0
136.0
148.0
163.0 |
40.0
40.0
40.0
40.0
40.0 |
52.0
58.0
66.0
76.0
86.0 |
31.0
31.0
31.0
31.0
31.0 |
Φ11.0
Φ11.0
Φ11.0
Φ11.0
Φ11.0 |
600( 61)
740( 75)
880( 90)
1000(102)
1200(122) |
340( 35)
440( 45)
540( 55)
640( 65)
740( 75) |
25
25
25
25
25 |
|
0496
|
- |
0385 |
- |
CLIC-113 |
113.0〜127.0 |
139.0 |
105.0 |
180.0 |
40.0 |
102.0 |
31.0 |
Φ11.0 |
1350(138) |
840( 86) |
25 |
|
