■各種被覆鋼管用。
●ＶＤ管などの配管にご使用下さい。
●防振パットのパターンはＡ10310従来型、Ａ10311新型のどちらかを
ご指定下さい。
●目的は防振補助と管の保護です。
●振動伝達率を明確に軽減する効果はありません。
●現場状況に応じて事前承認が必要となる場合があります。
●「承認図」をご用命下さい。
●コンクリートへの固定にはＡ10793ステンＡピンなどをご使用下さい。
●木ビス類も使用可能。
●ＳＵＳ 304製。
|
| |

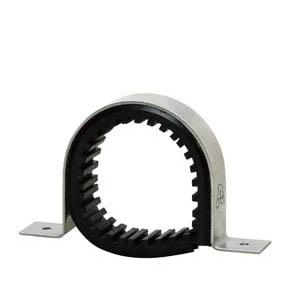

| コードａ@Ａ1046１ ■ステン防振ＣＬサドル |
単位〔o〕 |
サイズ
コード |
径 称 |
呼び径 |
適合管外径 |
使用材料
厚さ×幅 |
0016
0035
0040
0054
0069
0073
|
15A
20A
25A
32A
40A
50A
|
1/2
3/4
1
1 1/4
1 1/2
2
|
25.7
31.2
37.6
46.3
52.2
64.1
|
1.6×25
1.6×25
1.6×25
1.6×25
1.6×25
1.6×25
|
0088
0092
0105
|
65A
80A
100A
|
2 1/2
3
4
|
79.9
92.7
118.3
|
2.3×25
2.3×25
2.3×25
|
|
|
|
