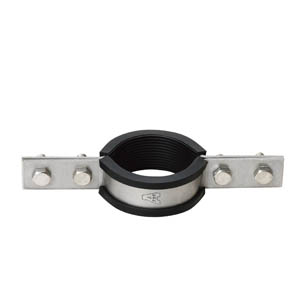

ステン床バンド３ｔゴム付	大分類	：配管支持金具類
	中分類	：床貫通用金具類
	小分類	：床バンド類

---

※寸法の詳細は、下記、承認願図（ＰＤＦ）にて 　ご確認ください。 ■承認願図（ＰＤＦ形式） A10426＿ステン床バンド3tゴム付＿15A〜100A.pdf 承認願図（PDF形式）をご覧いただくには アドビシステムズ社のAdobe Readerが 必要です。 ■内面に3ｔゴムを貼り付けたＳＧＰ管やステンレス鋼管用の床バンド 　 バンドです。 ●防振補助と管の表面を支持金具の接触により発生する細かな傷から守 　 ります。本製品は受注生産のため、事前に納期の確認をお願いします。 ●鋼管用、ＳＵ管（ステンレス管）用別途対応します。 ●ＳＵＳ　304製。 　 コード�ｂ`10426■ステン床バンド3ｔゴム付 単位〔�o〕 サイズ コード 径　称 呼び径 適合管外径 使用材料 使用ボルト 0017 0021 0036 0055 0060 15A 20A 25A 32A 40A 1/2 3/4 １ １ 1/4 １ 1/2 21.7 27.2 34.0 42.7 48.6 3.0×25 3.0×25 3.0×25 3.0×25 3.0×25 M8×25 M8×25 M8×25 M8×25 M8×25 0074 0089 0093 0106 50A 65A 80A 100A ２ ２ 1/2 ３ ４ 60.5 76.3 89.1 114.3 3.0×25 4.0×25 4.0×25 4.0×25 M8×25 M8×30 M8×30 M8×30

---
