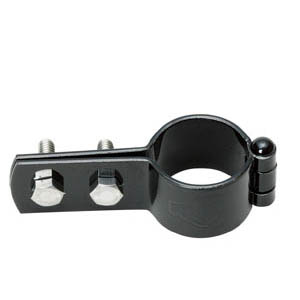

ブラック立バンド	大分類	：配管支持金具類
	中分類	：立配管金具類
	小分類	：立バンド類

---

※寸法の詳細は、下記、承認願図（ＰＤＦ）にて 　ご確認ください。 ■承認願図（ＰＤＦ形式） A10344＿ブラック立バンド＿15A〜100A　Model.pdf A10344＿ブラック立バンド＿125A、150A　Model.pdf 承認願図（PDF形式）をご覧いただくには アドビシステムズ社のAdobe Readerが 必要です。 ■錆に強いブラック塗装のＳＧＰ管用立バンドです。 ●使用ボルトナットはSUS304をセットしております。 ●ポリエステル粉体塗装仕上げ。 　 コード�ｂ`10344■ブラック立バンド 単位〔�o〕 サイズ コード 径　称 呼び径 適合管外径 使用材料 厚さ×幅 使用ボルト 太さ×長さ 0010 0024 0039 0043 0058 0062 15A 20A 25A 32A 40A 50A 1/2 3/4 １ １ 1/4 １ 1/2 ２ 21.7 27.2 34.0 42.7 48.6 60.5 2.0×25 2.0×25 2.0×25 2.0×25 2.0×25 2.0×25 Ｍ6×20 Ｍ6×20 Ｍ6×20 Ｍ6×20 Ｍ6×20 Ｍ6×20 0077 0081 0096 0109 0113 65A 80A 100A 125A 150A ２ 1/2 ３ ４ ５ ６ 76.3 89.1 114.3 139.8 165.2 2.6×25 2.6×25 2.6×25 4.5×32 4.5×32 Ｍ6×20 Ｍ6×20 Ｍ6×20 Ｍ10×35 Ｍ10×35

---
