※寸法の詳細は、下記、承認願図（ＰＤＦ）にて
ご確認ください。 |
|
|
|
 |
承認願図（PDF形式）をご覧いただくには
アドビシステムズ社のAdobe Readerが
必要です。 |
|
|

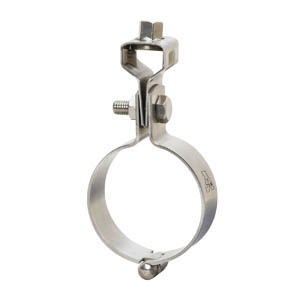

■排水鋳鉄管用の蝶番式吊バンド。
●「ステン吊用タン」は別梱包になります。
●ＳＵＳ304製。 |
| 品番コード Ａ10210■ステン鋳鉄用吊タン付 |
単位〔㎜〕 |
サイズ
コード |
径称
（Ａ） |
呼び径
（Ｂ） |
適合管外径 |
ｔ |
Ｃ |
締付ボルト
径×長さ |
Ｄ |
Ｈ |
吊ボルト径 |
入数（個） |
0016
0035
0040
0054
0069 |
50A
75A
100A
125A
150A |
2
3
4
5
6 |
62
84
109
134
159 |
2.0
2.0
2.0
3.0
3.0 |
25
25
25
32
32 |
M 8×25
M 8×25
M 8×25
M10×35
M10×35 |
26
26
26
36
36 |
85
96
108
141
153 |
W3/8
W3/8
W3/8
W1/2
W1/2 |
|
 |
|
