株式会社アカギ　製品ガイド　ブラックCL吊バンド

ブラックＣＬ吊バンド	大分類	：配管支持金具類
	中分類	：吊配管金具類
	小分類	：吊バンド類

※寸法の詳細は、下記、承認願図（ＰＤＦ）にて
　ご確認ください。

■承認願図（ＰＤＦ形式）

・A10186＿ブラックCL吊バンド＿15A～100A.pdf

・A10186＿ブラックCL吊バンド＿125A～200A.pdf


	承認願図（PDF形式）をご覧いただくにはアドビシステムズ社のAdobe Readerが必要です。

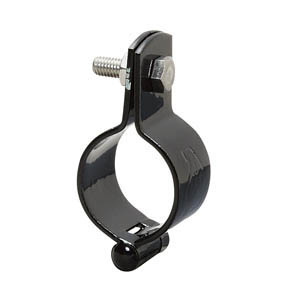

■錆に強いブラック塗装の各種被覆鋼管用の吊バンドです。
●使用ボルトナットはSUS304をセットしております。
●ポリエステル粉体塗装仕上げ。

コード№　Ａ10186■ブラックCL吊バンド

単位〔㎜〕

サイズコード	径称（A）	呼び径（B）	適合管外径	使用材料厚さ×幅	使用ボルト太さ×長さ	入数（個）
ロック無	径称（A）	呼び径（B）	適合管外径	使用材料厚さ×幅	使用ボルト太さ×長さ	入数（個）
0019 0023 0038 0042 0057 0061	15A 20A 25A 32A 40A 50A	1/2 3/4 1 1 1/4 1 1/2 2	25.7 31.2 37.6 46.3 52.2 64.1	2.0×25 2.0×25 2.0×25 2.0×25 2.0×25 2.0×25	M6×20 M6×20 M6×20 M8×25 M8×25 M8×25
0076 0095 0108 0112 0127 0131	65A 80A 100A 125A 150A 200A	2 1/2 3 4 5 6 8	79.9 92.7 118.3 143.8 170.2 221.3	2.3×25 2.3×25 2.3×25 3.2×32 3.2×32 4.5×38	M8×25 M8×25 M8×25 M10×35 M12×35 M12×35
