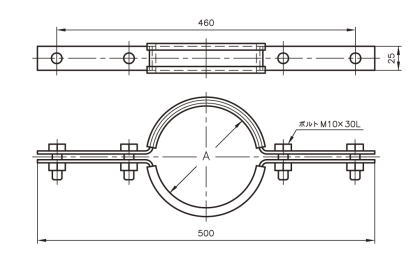

※寸法の詳細は、下記、承認願図(PDF)にて
ご確認ください。 |
|
|
|
|
承認願図(PDF形式)をご覧いただくには
アドビシステムズ社のAdobe Readerが
必要です。 |
|
|

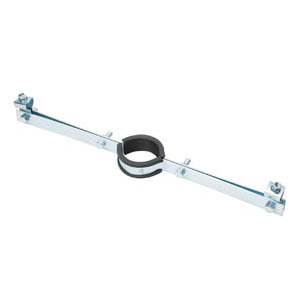

■鉛管の立上がり部の支持金具。3mmゴム付。
●管の表面を金具との接触による傷から守ります。
●電気亜鉛めっき仕上げ。 |
品番コード A10171■ゴム付鉛管バンド |
単位〔o〕 |
サイズ
コード |
径称
(A) |
バンド内径 |
0016
0035
0040
0054
0069 |
40A
50A
65A
75A
100A |
Φ 46
Φ 56
Φ 71
Φ 81
Φ106 |
|
|
