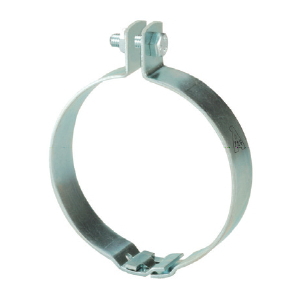

組式ＴＮ吊タン無し	大分類	：配管支持金具類
	中分類	：吊配管金具類
	小分類	：吊バンド類

---

※寸法の詳細は、下記、承認願図（ＰＤＦ）にて 　ご確認ください。 ■承認願図（ＰＤＦ形式） ・A10167＿組式TN吊タン無し＿TN40〜TN150.pdf 承認願図（PDF形式）をご覧いただくには アドビシステムズ社のAdobe Readerが 必要です。 ■耐火二層管（ＦＤＰ）用の組式吊バンド。 ●適合管外径を3段階に切り換えできます。 ●電気亜鉛めっき仕上げ。 品番コード　Ａ10167■組式ＴＮ吊タン無し 単位〔�o〕 サイズ コード サイズ 適合管外径 ｔ Ｃ 締付ボルト 径×長さ Ｄ Ｆ 入数（個） 0013 0028 0032 0047 0051 　40 　50 　65 　75 100 61・63・65 73・75・77 89・91・93 102・104・106 129・131・133 1.6 1.6 1.6 1.6 1.6 25 25 25 25 25 M　6×25 M　6×25 M　6×25 M　6×25 M　6×25 26 26 26 26 26 6 6 6 6 6 130 100 　80 　65 　40 0066 0085 125 150 155・158・161 182・185・188 2.0 2.0 32 32 M10×30 M10×30 36 36 8 8 　20 　15

---
