●エイムシリーズはアングルなどの形鋼から吊ボルトを
おろすための製品です。鋼材へはさみ込み、ボルトで
固定するため鋼材に穴を開ける必要がありません。
●「エイム」の製品名は「的を狙う」意味の（Aim）から
命名されました。「エイム」で配管支持部の「的を狙って」
ください。
●鋼材をはさむ固定ボルトの締付トルクは、エイム本体・
エイム・エイムF型は75ｋｇｆ・ｃｍ前後で、エイムS型は
30kgf・cm前後を目安に締付けてください。
締付けトルク値が大きすぎた場合、製品が変形し
強度低下を起こします。締めすぎに注意してください。 |
 |
| |
■使用上の注意
●固定ボルトは鋼材に対して垂直に締付けてください。
●本体と振り子を連結してるボルトナットは、設置後に
必ず締め込んでください。
●取付ける向きによって、鋼材から外れる危険性が
あります。
下図の向きでの使用はできません。 |
|
| |
 |

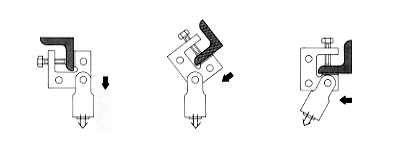

| ●使用不可例 |
 |
| |
 荷重方向  製品に掛かる力の方向 |
|
上記３例は参考です。
現場に応じた使用例はご相談ください。 |
|
| |
 |
※振動発生の可能性がある設備、
配管等はご相談ください。
「エイム補強金具H」などが必要です。 |
|
| |
| |
■エイムの許容静荷重について
●下記３パターンを明記致しました。各製品項目にてご確認ください。
●他用途はご相談ください。 |
|
|
|
|
